Texnik tizimlarda axborot texnalogiyalari

Bugungi kunda bozorda muvaffaqiyatga erishish uchun sanoat korxonasi ishlab chiqarish vaqtini qisqartirish, tannarxini pasaytirish va sifatni yaxshilash ustida ishlashga majbur. Kompyuter va axborot texnologiyalarining jadal rivojlanishi ushbu muammolarni hal qilishda eng samarali vositalar bo'lgan CAD / CAM / CAE tizimlarining paydo bo'lishiga olib keldi.

SAPR tizimlari (avtomatlashtirilgan dizayn) - bu dizayn muhandisining ishini avtomatlashtiradigan va shaxsiy kompyuter yordamida mahsulotlarni loyihalash va texnik hujjatlarni tayyorlash muammolarini hal qilishga imkon beradigan dastur.

CAM tizimlari (kompyuter yordamida ishlab chiqarish) CNC mashinalarida ishlov berish uchun asboblar yo'llarini hisoblashni avtomatlashtiradi va boshqaruv dasturlarini kompyuter bilan ta'minlaydi.

CAE-tizimlari (avtomatlashtirilgan muhandislik - muhandislik hisob-kitoblarini kompyuter yordamida qo'llab-quvvatlash) turli xil muhandislik muammolarini hal qilish uchun mo'ljallangan, masalan, strukturaviy quvvatni hisoblash, issiqlik jarayonlarini tahlil qilish, gidravlik tizimlar va mexanizmlarni hisoblash uchun.

CAD / CAM / CAE tizimlarining rivojlanishi bir necha o'n yillar davomida davom etdi. Bu vaqt ichida tizimlarni bir-biridan ajratish yoki aniqrog'i, darajalarni "tartiblash" mavjud edi. Yuqori, o'rta va pastki darajadagi tizimlar paydo bo'ldi. Tizimlar yuqori daraja juda ko'p funktsiyalar va imkoniyatlarga ega, ammo ular bilan ishlash ancha qiyin. Pastki darajadagi tizimlar funktsional jihatdan ancha cheklangan, ammo o'rganish juda oson. O'rta darajadagi tizimlar bu shirin joy. Ular foydalanuvchiga ko'p vazifalarni hal qilish uchun etarli vositalarni taqdim etadi, shu bilan birga o'rganish va ishlash qiyin emas.

SAPR tizimlari (kompyuterning dizayni - dizaynni kompyuter yordamida qo'llab-quvvatlash) dizayn muammolarini hal qilish va dizayn hujjatlarini tayyorlash uchun mo'ljallangan (odatda ularni SAPR tizimlari deb atashadi). Qoida tariqasida, zamonaviy SAPR tizimlari uch o'lchovli hajmli tuzilmani (detallarni) modellashtirish va chizmalar va matn dizayni hujjatlarini (spetsifikatsiyalar, bayonotlar va boshqalar) tuzish uchun modullarni o'z ichiga oladi. Etakchi 3D CAD-tizimlari sizga murakkab sanoat mahsulotlarini tayyorlash va ishlab chiqarishning yakuniy tsikli g'oyasini amalga oshirishga imkon beradi.

CAM tizimlari (avtomatlashtirilgan ishlab chiqarish - ishlab chiqarishni kompyuter tomonidan qo'llab-quvvatlash) mahsulotlarni raqamli boshqariladigan mashinalarda (CNC) qayta ishlashni loyihalash va ushbu mashinalar uchun dasturlarni (frezalash, burg'ulash, eroziya, zımba, burish, burish, silliqlash va hk) ishlab chiqarish uchun mo'ljallangan. CAM tizimlari, shuningdek, jarayonlarni tayyorlash tizimlari deb ataladi. Hozirgi kunda ular murakkab shaklli qismlarni ishlab chiqarish va ishlab chiqarish tsiklini qisqartirishning deyarli yagona usuli hisoblanadi. CAM tizimlari SAPR tizimida yaratilgan qismning 3D modelidan foydalanadi.

CAE tizimlari (avtomatlashtirilgan muhandislik - muhandislik hisob-kitoblarini qo'llab-quvvatlash) tizimlarning keng sinfini anglatadi, ularning har biri ma'lum bir dizayn muammolarini (muammolar guruhini) hisoblash imkoniyatini, issiqlik jarayonlarini tahlil qilish va modellashtirishdan gidrotexnika tizimlari va mashinalarini hisoblashgacha, quyish jarayonlarini hisoblashgacha echishga imkon beradi. ... CAE tizimlari, shuningdek, SAPR tizimida yaratilgan mahsulotning 3D modelidan foydalanadi. CAE tizimlari, shuningdek, muhandislik tahlil tizimlari deb ataladi.

CAD / CAM / CAE tizimlarining umumiy tasnifi

SAPR / CAM / CAE-tizimlarining qariyb 30 yillik faoliyati davomida, ularning umume'tirof etilgan xalqaro tasnifi ishlab chiqildi:

- birinchi bo'lib 70-yillarda paydo bo'lgan rasmga yo'naltirilgan tizimlar. (va ba'zi holatlarda hozirgi kungacha muvaffaqiyatli ishlatilmoqda);

- ob'ektning uch o'lchovli elektron modelini yaratishga imkon beradigan, uni ishlab chiqarishga qadar uni modellashtirish muammolarini hal qilishga imkon beradigan tizimlar;

- ob'ektning to'liq elektron tavsifi kontseptsiyasini qo'llab-quvvatlaydigan tizimlar (EPD, Elektron Product Definition). EPD - bu marketing, kontseptual va batafsil dizayn, jarayonni tayyorlash, ishlab chiqarish, ishlatish, ta'mirlash va yo'q qilishni o'z ichiga olgan mahsulotning butun hayotiy tsiklida elektron axborot modelini ishlab chiqish va qo'llab-quvvatlashga imkon beradigan texnologiya. EPD kontseptsiyasini ishlab chiqish natijasida avtonom CAD, CAM va CAE tizimlarini integratsiyalangan CAD / CAM / CAE tizimlariga o'tkazish uchun asoslar mavjud edi. An'anaga ko'ra, CAD / CAM / CAE tizimlarini yuqori, o'rta va pastki darajalarga bo'linish mavjud. Shuni ta'kidlash kerakki, ushbu bo'linish juda o'zboshimchalik bilan amalga oshiriladi, chunki endi o'rta darajadagi tizimlarning (turli xil parametrlarda) yuqori darajadagi tizimlarga yaqinlashish tendentsiyasi kuzatilmoqda va quyi darajadagi tizimlar ko'pincha ikki o'lchovli chizilgan bo'lib, uch o'lchovli bo'lib qolmoqda. Hozirgi vaqtda bozorda keng tarqalgan ikki xil qattiq geometrik yadrolar mavjud - Parasolid dan Unigraphics Solutions va Fazoviy Texnologiyalardan ACIS. Rus SAPR COMPASS 3D (ASCON)

T-FLEX CAD 3D (Top Systems) - Parasolid "Sudarushka" SAPR - CAD / CAM / CAE tizimi. Bu OKB im rus aviatsiya sanoatining mutaxassislari tomonidan ishlab chiqilgan GEMOS tizimini rivojlantirish (samolyot konturlarini geometrik modellashtirish). 1989-1994 yillarda A.S.Yakovlev. ADEM (Rossiya, Isroil, Geomaniya) - dizayn va texnologik tayyorgarlik va CNC mashinalari uchun SAPR. Asosiy mahsulot ADEM VX o'rnatilgan CAD / CAM / CAPP tizimi. Nom "avtomatlashtirilgan loyihalash, hisoblash va ishlab chiqarish" (Avtomatlashtirilgan dizayn, muhandislik, ishlab chiqarish) degan ma'noni anglatadi. adem.ru. - ACIS WinELSO 7 - 3-fazali, 1-fazali o'zgaruvchan va to'g'ridan-to'g'ri oqimlarning barcha kuchlanishlari uchun ob'ektlarni elektr ta'minotini loyihalashda ishlarni avtomatlashtirish uchun mo'ljallangan (Rossiya sanoat kompaniyasi - Autodesk mahsulotlari uchun dasturlarni vakolatli ishlab chiqaruvchi (Autodesk Developer Network)); winelso.ru. Mutaxassis-SKS (Expert-Soft, Moskva) - Strukturali kabel tizimlari, optik tolali aloqa liniyalari, LAN, liniyali va magistral tarmoqlarni loyihalashning barcha bosqichlarida avtomatlashtirish uchun SAPR; expertoft.ru. Shuningdek, ochiq manbali SAPR tizimlari mavjud. Rus bo'lmagan ishlab chiqaruvchilarning SAPR tizimlari Dassault Sistemes, Frantsiya:

– CATIA - aerokosmik sanoat uchun SAPR;

– SolidWorks - mashinasozlik uchun universal SAPR, Parasolid.

MathCAD (Mathsoft, hozir - Parametrik Technology Corp.) - matematik modellashtirish.

P-SAPR (Altium, Sidney, Avstraliya) - Elektron dizayn uchun SAPR.

Pro / muhandis (Parametrik Technology Corp.) bu mashinasozlik uchun ko'p qirrali SAPR tizimi. Parasolid SolidEdge (UGS - Siemens PLM Software) - 2D / 3D SAPR tizimi. Autodesk Inc.:

– AutoCAD - eng keng tarqalgan rus bo'lmagan SAPR tizimi. - - Autodesk ixtirochisi - murakkab mashinasozlik mahsulotlarini ishlab chiqarish uchun uch o'lchamli qattiq dizayn tizimi - ACIS Tizimlarning taxminiy narxi, rub Darajalarga bo'lish shartli, asosan funktsional xususiyatlarga bog'liq va shuning uchun ish joyidagi narx bilan belgilanadi. Past darajadagi tizimlar SAPR bilan hech qanday aloqasi yo'q. u grafik muharririmuhandislik va grafik ishlarni avtomatlashtirish uchun mo'ljallangan, kompyuter va monitor bilan birgalikda "elektron chizilgan taxta", ya'ni dizayn hujjatlarini bajarish uchun yaxshi vosita. Ushbu tizimlar ikki o'lchovli deyiladi. Birinchi va ikkinchi darajali tizimlarning umumiy nomi uch o'lchovli tizimlardir. Dizayn kerakli hisob-kitoblarni amalga oshirish uchun zamonaviy matematik vositalardan foydalangan holda kuchli dizayn va texnologik kutubxonalarni jalb qilgan holda qattiq modellar darajasida amalga oshiriladi. Ushbu tizimlar mahsulotning ishchi qismlari (masalan, robot manipulyatorlari) ichidagi harakatni simulyatsiya qilish uchun animatsiya vositalaridan foydalanishga imkon beradi. Ular loyihalashtirilgan mahsulotni ishlab chiqarish texnologik jarayonini ishlab chiqish va boshqarish jarayonida asbobning traektoriyasini kuzatadilar. Bunday tizimlar CAD / ASTPP (avtomatlashtirilgan loyihalash tizimlari / ishlab chiqarishni texnologik tayyorlash uchun avtomatlashtirilgan tizimlar), boshqacha aytganda CAD / CAM / CAE deb nomlanadi. CAD / CAM / CAE tizimlari butun korxonaga mahsulot haqidagi barcha ma'lumotlarni mantiqiy ravishda bog'lash, turli xil tizimlarda ishlaydigan foydalanuvchilar uchun tezkor ishlov berish va unga kirishni ta'minlaydi. Tizim tomonidan yaratilgan model ma'lumotlar integratsiyasiga asoslangan va mahsulotning to'liq elektron tavsifi bo'lib, unda mahsulot bo'yicha dizayn, texnologik, ishlab chiqarish va boshqa ma'lumotlar bazalari mavjud. Bu sifatni yaxshilashga, xarajatlarni tejashga va bozorga vaqtni qisqartirishga olib keladi. Elektr ta'minoti tizimlarini (ESS) loyihalash uchun boshqa sohalardan SAPR tizimlaridan foydalanish mumkin, ammo energiya ta'minoti tizimlarining o'ziga xos xususiyatlari murakkab texnik tizimlar dizaynga biroz boshqacha yondashuvni talab qiladi. Kompyuter texnologiyasidan foydalangan holda mavjud ESS dizayn tizimlari asosan individual jarayonlarni yoki dizayn jarayonining bosqichlarini avtomatlashtirishga qaratilgan. Tajriba shuni ko'rsatadiki, energiya ta'minoti bo'yicha mutaxassislarni bitta yangi fanga - kompyuter texnikasi va dasturiy ta'minotga tayyorlash, SAPR va o'quv dasturlariga qaraganda osonroq va samaraliroq. dasturiy ta'minot elektr muhandislariga berilgan ko'plab elektrotexnika fanlarini o'zlashtirish. "Energiya ta'minoti SAPR" fanini o'rganishda elektr fanlari bo'yicha kurslar, shuningdek, foydalanuvchi darajasida kompyuterlar bilan ishlash qobiliyati tushuniladi. Pro / ENGINEER CAD / CAM / CAE tizimi. Pro / ENGINEER bilan ishlaydigan 310,000 dan ortiq professional foydalanuvchilar, bu juda tez va aniqlikni birlashtirgan juda kuchli. Dunyo bo'ylab 42000 dan ortiq fabrika PTC PLM mahsulotlarini mahsulotning butun hayoti davomida ishlatadi. Pro / ENGINEER-ning yangi versiyasi ilg'or, yuqori samarali dizaynerlik geometriyasini modellashtirish va tahrirlash texnologiyalarini, shuningdek, eng yuqori sifatli fotorealistik tasvirlarni yaratishga imkon beruvchi qurilmani taklif etadi. Ular orasida - "nuqta buluti" shaklida uch o'lchovli modellarni yaratish, uch o'lchamli modelning dinamik deformatsiyasi va boshqalar. Tuzuvchi - Parametrik Technology Corp. , AQSH. CATIA CATIA - Dassault Systèmes uchun asosiy brend va dizayn va innovatsiyalarni qo'llab-quvvatlovchi dasturiy mahsulotlarning global lideri. Dunyo bo'ylab turli sohalardagi minglab kompaniyalar haqiqatan ham muvaffaqiyatli mahsulotlarni yaratish uchun CATIA mahsulotlarining virtual dizayn xususiyatlaridan foydalanmoqdalar. CATIA echimlari OEM'lardan tortib etkazib beruvchilarga va kichik va o'rta biznesgacha bo'lgan barcha kompaniyalarga mo'ljallangan. CADIA / CAM / CAE tizimi CATIA (Kompyuter tomonidan boshqariladigan uch o'lchovli interaktiv dastur) - bu yuqori darajadagi to'liq integratsiyalashgan universal CAD / CAM / CAE tizimi bo'lib, u CATIA dizayni va ishlab chiqarish tsiklining parallel bajarilishini ta'minlaydi, avtomatlashtirilgan dizayn, sinov va ishlab chiqarishning universal tizimi hisoblanadi. U butun dunyodagi yirik mashinasozlik korxonalarida kompyuter yordamida loyihalash, ishlab chiqarishni tayyorlash va qayta qurish uchun keng qo'llaniladi. CATIA / CADAMS qarorlari tomonidan qo'llab-quvvatlanadigan funktsiyalar: ma'muriyat - rejalashtirish, resurslarni boshqarish, loyihani tekshirish va hujjatlashtirish; · eng zamonaviy modellashtirish; · ob'ekt tarkibiy qismlari orasidagi barcha mexanik aloqalarni tavsiflash va ularni fazoviy nisbiy joylashish holati; · geometrik va mantiqiy to'qnashuvlarni avtomatik tahlil qilish; tahlil Belgilangan cheklovlarga muvofiq aloqa tizimlarini kuzatish uchun ishlab chiqilgan asboblar; · ishlab chiqarishni texnologik tayyorlash uchun ixtisoslashgan ilovalar. Tuzuvchi - Dassault Systèmes, (Frantsiya). SolidWorks Murakkab qismlar va yig'ilishlarni qattiq parametrik modellashtirish uchun kuchli muhandislik SAPR to'plami. Parasolid parametrik geometrik yadrosi asosida yaratilgan o'rta sinf dizayn tizimi Windows operatsion tizimlari nazorati ostida shaxsiy kompyuterlarda foydalanish uchun maxsus yaratilgan. Tuzuvchi - Dassault Systèmes. NX Siemens PLM Software kompaniyasining NX CAD / CAM / CAE tizimi mahsulot ishlab chiqarishni o'zgartiradigan yangi avlod vositalari va texnologiyalarini taklif etadi. To'liq yangi vositalar barcha jarayonlarni birlashtirish orqali mahsulotni yagona boshqariladigan muhitda ishlab chiqishga imkon beradi. NX vositalari ko'proq modellashtirish qobiliyati, moslashuvchanligi va ishlashini ta'minlaydi. Parametrli va daraxtsiz modellashtirish va montaj ishlarini osonlashtirish uchun faol joylashtirish texnologiyasini birlashtirib, NX tezlik, unumdorlik va foydalanish qulayligi uchun yangi standartlarni o'rnatadi. Unigraphics Solutions, Inc mahsulotlar qatori: Unigrafics Solutions, Parasolid, Solid Edge, Unigraphics, IMAN, ProductVision, GRIP. CSoft. SolidEdge Solid Edge - bu raqamli raqamli modellarni yaratish va tahrirlash uchun noyob vositalar bilan jihozlangan mashinasozlik uchun SAPR tizimidagi bozor peshqadami. Yuqori yadro modellashtirish va o'rnatilgan ish oqimlari, sanoat ehtiyojlari va dizayn nazorati bilan uzluksiz integratsiya yordamida Solid Edge aniq, xatosiz dizayn echimlarini taqdim etadi. Solid Edge-da qism va yig'ishni modellashtirish vositalari muhandislarga turli xil mahsulotlarni osonlikcha yaratishga imkon beradi - bir qismdan minglab tarkibiy qismlargacha. Sanoatga xos jamoalar va tuzilgan ish oqimlari umumiy elementlarni loyihalashni tezlashtiradi, shu bilan birga yig'ilishlarni yaratish, tahlil qilish va tahrirlash har bir qismning aniq uyg'unlashishini va to'g'ri ishlashini ta'minlaydi. Solid Edge-da loyihalashda sizning mahsulotlaringiz birinchi marta to'g'ri yig'iladi. Tuzuvchi -. Bundan tashqari - CSoft. fikr3 O'rta darajadagi mexanik muhandislik uchun avtomatlashtirilgan dizayn tizimi ikki o'lchovli dizaynni, uch o'lchamdagi sirtni va qattiq modellashtirishni, varaq materiallaridan mahsulot dizayni, uch o'lchamli model bilan ikki o'lchovli rasmning assotsiatsiyasini, loyihaning fotorealistik taqdimotini ta'minlaydi. Tuzuvchi - think3, Inc, AQSh. Dizayn va loyiha ma'lumotlarini boshqarish uchun mahsulot turkumi: SAPR 3D va 2D CAD, Mahsulotni integratsiyalashgan boshqarish (PDM) va dasturiy ta'minotning o'zaro ishlashi. CoCreate dizayni uchun qo'shimcha modullarning keng doirasi, mijozlar uchun o'zgarishlarga javob berish uchun tezlikni, moslashuvchanlikni, rivojlanishning qisqa davrlarini, dizaynning oson jarayonini ta'minlaydi. Asosiy modullar CoCreate Modellashtirish va CoCreate Drafting. Tuzuvchi - Parametrik Technology Corp.

KeyCreator

KeyCreator ™ - bu professional dizaynerlarga murakkab dizayn ishlarini bajarish uchun eng zamonaviy vositalar bilan ta'minlaydigan to'liq xususiyatli dasturiy ta'minot. KeyCreator ham mahalliy, ham chet el geometriyasini to'liq tahrir qilishga imkon beradi va murakkab sirt modellarini yaratishni qo'llab-quvvatlaydi. 2D chizmalarini va 3D modellarini ishlatish va yaratish oson. Tuzuvchi - Kubotek Corporation, AQSh.

2.T-FLEX tizimi haqida

T-FLEX CAD / CAM / CAE / CAPP / PDM dasturiy ta'minot to'plami uch o'lchovli dizayn uchun dasturlarni, CNC mashinalari va muhandislik hisob-kitoblarini boshqarish dasturlarini tayyorlash uchun modullarni birlashtiradi. T-FLEX CAD / CAM / CAE / CAPP / PDM kompleksining barcha tizimlari T-FLEX DOCs PDM tizimining yagona axborot platformasida ishlaydi. Rossiyaning T-FLEX CAD / CAM / CAE / CAPP / PDM dasturiy kompleksi har xil sohalarda har qanday murakkablikdagi ishlab chiqarishni uch o'lchovli dizayni, dizaynini va texnologik tayyorgarligini avtomatlashtirish muammolarini hal qilish uchun zamonaviy dasturiy vositalar to'plamidir.

SAPR T-FLEX CAD - bu professional dizayn dasturi. SAPR T-FLEX CAD 2D va 3D-modellashtirishning kuchli parametrik imkoniyatlarini chizmalar va dizayn hujjatlarini yaratish va formatlash vositalari bilan birlashtiradi. Texnik yangiliklar va T-FLEX SAPRning yaxshi ishlashi qulay va intuitiv interfeys bilan birgalikda T-FLEX CAD-ni 2D va 3D-mahsulotlar dizayni uchun ko'p qirrali va samarali vositaga aylantiradi. SAPR dizayn vositalarining keng doirasi bilan T-FLEX CAD har qanday dizayndagi muammolarni hal qilish uchun eng yaxshi tanlovdir. Dunyo bo'ylab dizaynerlar T-FLEX SAPRni turli sohalarda: umumiy mashinasozlik va asbobsozlik, aerokosmik, avtomobilsozlik va kemasozlik sanoatida, shuningdek muhandislik va qurilish tashkilotlarida ishlatadilar. SAPR T-FLEX SAPR asosiy ishlab chiqarish mahsulotlarini loyihalashda ham, zarur jihozlarning butun majmuasini - shtamplar va qoliplar, asboblar va moslamalar yaratishda ham qo'llaniladi.

Tuzuvchi - Top-Systems, Moskva.

"BCAD Pro" - bu dizaynning to'liq tsikli uchun dasturiy tizim: varaq va profil materiallaridan tayyorlanishi mumkin bo'lgan barcha narsalar uchun dizayn, qurilish va ishlab chiqarishni tayyorlash. Bu sizga ushbu materiallardan turli xil mahsulotlarni loyihalashga imkon beradi: mebel, do'kon uskunalari, ko'rgazma stendlari, pavilonlar, kichik me'moriy shakllar va ushbu mahsulotlar joylashgan binolar: ofislar, klublar, barlar, kvartiralar va boshqalar. , shuningdek, bunday binolarning turli elementlari: podiumlar, qabulxonalar, peshtaxta va boshqalar - bCAD Pro-da muvaffaqiyatli ishlab chiqilgan. Modellarni bitta loyihaga birlashtirish, yaratilgan modellarni ofisga yoki kvartiraga joylashtirish orqali bir vaqtning o'zida bir nechta loyihalar bilan ishlash mumkin. BCAD Pro liniyadagi barcha boshqa mahsulotlarning imkoniyatlarini o'z ichiga oladi: bCAD Mebel, bCAD Showcase va bCAD Designer. Ushbu mahsulotlarning imkoniyatlari haqida yozilgan barcha narsalar unda joylashgan. Unda siz bir xil ishni bajarishingiz va materiallar, tutturucular va tarkibiy qismlar kutubxonasini yaratishingiz mumkin. Asosiy farqlar - bu profilli qismlardan iborat mahsulotlar yaratish va ma'lumotlar bazasi formatidagi dizaynlar to'g'risidagi ma'lumotlarni eksport qilish. Tuzuvchi - ProPro Group, Novosibirsk.

KOMPANSLAR Rossiyaning etakchi mahsulotlaridan biri. Dizayn va konstruktorlik ishlarining keng doirasiga mo'ljallangan, o'rganish oson, foydalanish oson va shu bilan birga rus korxonalarining, shu jumladan o'rta va kichik korxonalarning murakkab uskunalari uchun maqbul narxga ega bo'lgan SAPR tizimi. Ikki o'lchovli dizayn va qurilish ishlarini bajarish, turli xil chizilgan va dizayn hujjatlarini tez tayyorlash va chiqarish, texnik matn va grafik hujjatlarni yaratishga imkon beradi. Tuzuvchi - Rossiya. DesignCAD seriyasi DesignCAD bu sizning tasavvuringizga va ijodingizga qarab ajoyib natijalarga erishish uchun 2D loyihalashni kuchli va aniq 3D modellashtirish bilan foydalanishni osonlashtiradigan dastur. Dizayn hech qachon tushunish oson bo'lgan dastur interfeysi va keng ma'lumotli kutubxonadan foydalanish kabi oson bo'lmagan. Dastur sizga kerakli rasmlarni tezda yaratishga imkon beradi. Shuningdek, dastur qattiq modellashtirish va animatsiya va taqdimotlarni yaratish qobiliyatiga ega. DesignCAD 3D Max - bu boshlanuvchilar va rivojlangan foydalanuvchilar uchun ko'p qirrali SAPR vositasi. Tuzuvchi - IMSI / Design, LLC. , AQSH.

TurboCAD Pro TurboCAD Pro - bu kuchli va ko'p qirrali professional SAPR dizayni vositasi. Birlashtirilgan 2D va 3D dizayni eng talabchan foydalanuvchilarni qondirishga qodir. Sanoat standartidagi ACIS® v8 qattiq modellashtirish dvigatelining to'liq kuchi sizga maksimal moslashuvchanlikni berish uchun kuchli sirt modellashtirish bilan birga ishlaydi. TurboCAD Prol AutoCAD® DWG / DXF, MicroStation® DGN, 3DS, IGEN, STL va boshqalarni o'z ichiga olgan yigirma beshta eng mashhur fayl formatlarini qo'llab-quvvatlaydi. Shuningdek, sizning loyihalaringizni HTML, JPG, MTX-ga eksport qilish imkoniyati mavjud. TurboCAD Professional-ga realizatsiya qilish, chig'anoqli va to'liq yuklangan 3D-modellashtirish kiradi .... AutoCAD fayllari bilan ishlash, Internet bilan ishlash qobiliyati, darsliklar. TurboCAD to'liq sozlangan, Microsoft-ning VBA-ga ega va mos keladi Microsoft Office... Ushbu dastur shuningdek, dasturiy ta'minotni ishlab chiqish vositasi va Visual Basic® Macro Recorder-ni o'z ichiga oladi. TurboCAD Professional - bu eng yangi va eng kuchli 3D CAD ilovasi. Tuzuvchi - IMSI / Design, LLC. , AQSH

IronCAD

Mashinasozlik uchun avtomatlashtirilgan dizayn tizimi. 2D dizayni va 3D qattiq modellashtirishni ta'minlaydi. Tuzuvchi - Visionary Design Systems, Inc. , AQSH. Cimatron

Cimatron - bu CAD / CAM integratsiyalashgan tizim bo'lib, u mahsulotni loyihalash, chizma va dizayn hujjatlarini ishlab chiqish, muhandislik tahlilini o'tkazish, CNC mashinalari uchun boshqaruv dasturlarini yaratish uchun asboblarning to'liq to'plamini ta'minlaydi. Cimatron keng foydalanuvchilarning talablari va talablarini qondiradi, turli platformalarda, shu jumladan shaxsiy kompyuterlarda ishlaydi. Tizim dunyo bo'ylab 6000 ga yaqin kompaniyalar tomonidan qo'llaniladi. Tuzuvchi - Isroil. Bundan tashqari - Bee Pitron-da.

TEBIS Ishlab chiqilgan SAPR / CAM tizimi. 2D dizayn va chizma, 3D modellash. Tuzuvchi - Tebis Technische Informationssysteme AG, Germaniya. VISI seriyasi Vero mahsulot liniyasi, ilg'or tizim: CAD / CAM / CAE dasturi - qoliplar, asboblar, simli EDM, lazerli kesish. 2D dizayni va chizmalarini, 3D sirtini va qattiq modellashtirishni, CNC mashinalari uchun dasturlarni ishlab chiqarishni, qismlarga ishlov berishning vizualizatsiyasini ta'minlaydi. Tuzuvchi - Vero Software, AQSh. On-layn videoni tomosha qiling.

VX SAPR / CAM Ishlab chiqilgan SAPR / CAM tizimi. Asosiy modullar: VX Innovator, VX Designer, VX Mold & Die, VX 3D Machinist, VX End-to-End. Tuzuvchi - VX Corporation, AQSh.

Asosiy mahsulot - CADMAX SolidMaster - bu 2D dizayni, 3D sirt va qattiq modellashtirishni ta'minlaydigan kompyuter yordamida yaratilgan dizayn tizimi. Tuzuvchi - AQSh.

ANSIYALAR

Hisoblash va tahlil qilish

Cheklangan elementlar to'plami. ANSYS, Inc. 35 yil davomida u CAE bozorining etakchilaridan biri bo'lib, avtomatlashtirilgan muhandislik tahlillari uchun keng qamrovli dasturiy mahsulotlarni ishlab chiqadi va taklif etadi. Janob Jon Svonson tomonidan asos solingan firma dastlab Swanson Analiz Systems deb nomlangan va faqat ANSYS universal cheklangan elementlar majmuasini taklif qilgan. Keyinchalik, dastur firmaning o'ziga nom berdi. Bugungi kunda kompaniya dunyo miqyosida ishlatiladigan dasturiy ta'minotni sotish hajmi va ish joylari soni, shuningdek, dasturiy mahsulotlarning kengligi va qo'llanilishi bo'yicha ANSYS, AutoDYN, CFX, Fluent, ICEM, Maksvell ... bu shunchaki qisqa ro'yxat. ANSYS mahsulot liniyasi kengdir va uning ishining barcha bosqichlarida, geometrik va to'rli modelni qurish yoki o'zgartirishdan tortib, muammoni samarali echishga o'tish va natijalarni qayta ishlash, taqdim etish va hujjatlashtirish bilan yakunlangan barcha ehtiyojlarini ta'minlaydi. Dasturiy ta'minot mahsulotlarining asosiy yo'nalishlari quyidagilardir, ular muammolarni hal qilish uchun vositadir: ANSYS - kuch, issiqlik fizikasi, elektromagnetizm AutoDYN - yuqori chiziqli bo'lmagan va tezkor jarayonlarni modellashtirish CFX - suyuqlik dinamikasi Oqimli - suyuqlik dinamikasi Maksvell - elektromagnetizm DesignModeler - geometrik modellarni yaratish va / yoki o'zgartirish ICEM to'rli modellarni yaratish va o'zgartirish uchun universal vositadir Gambit - bu suyuqlik dinamikasi muammolari uchun mash modellarini yaratish va o'zgartirish uchun universal vosita MSC.Software Ishlab chiqarishni tayyorlash IMS dasturi ADEM ADEM tizimi dizayn va texnologik byurolarni, asosiy va texnologik ishlab chiqarish ustaxonalarini avtomatlashtirishga mo'ljallangan. Modulli tuzilishga ega bo'lgan ADEM, aniq dizayn muammolarini hal qilish uchun ham, ishlab chiqarishni oxirigacha tayyorlash uchun ham bajarilishi mumkin. Tizim quyidagilarni o'z ichiga oladi: ADEM SAPR ADEM CAPP / CAM ADEM GPP ADEM Vault Ushbu modullar bitta dizayn va texnologik makonda dizaynerlik va modellashtirishning barcha ma'lum usullarini, CNC dastgohlarining barcha turlarini boshqarish dasturlarini tayyorlashni birlashtiradi. Ular grafik, texnologik va hisoblangan ma'lumotlarning yaxlitligini, korxona ma'lumotlar bazasini boshqarish, har qanday hisobot hujjatlarini yaratilishini ta'minlaydi. Tuzuvchi - Omega ADEM Technologies Ltd. qo'shimcha ma'lumot - Vasiliy Lovygin, Tomsk. Tomskdagi ADEM. CAD / CAM tizimlari orasida sotuvlar soni va paketlarni o'rnatilishi bo'yicha dunyoda etakchi o'rinni egallagan CAD / CAM tizimi. Parchalarni simli va sirtli modellashtirish, oddiy va murakkab qismlar va yig'ish moslamalarini vizualizatsiya qilish va hujjatlashtirish, CNC mashinalarida burilish, frezalash, elektr uzatish ishlov berish uchun boshqaruv dasturlarini ishlab chiqish. Tuzuvchi - CNC Software, Inc. , AQSH. Vero dasturi Mahsulot ishlab chiqarish liniyasi: SAPR / CAM - Avtomatlashtirilgan dizayn / jarayonlarni avtomatlashtirish. Tuzuvchi - Vero Software Plc, Buyuk Britaniya. Bundan tashqari - "MOLD SERVIS" PF kompaniyasi. SAKKIZOYOQ Integratsiyalashgan dasturiy mahsulotlar kompleksi quyidagilarni amalga oshirishga imkon beradi: qisqa vaqt ichida va yuqori samaradorlik bilan ishlab chiqarishni tayyorlash va rejalashtirishning barcha jarayonlarini avtomatlashtirish; xalqaro standartlarga muvofiq korxonada ishni tashkil etish; mehnatning tezligini, sifatini va samaradorligini oshirish. Tuzuvchi - SPRUT-Technology YoAJ, Naberejnye Chelny, Rossiya. Delcam PLC Delcam dasturlari oilasi ishlab chiqarish tsiklining barcha bosqichlarini qamrab oladi. Funktsionallikni foydalanuvchi interfeysi texnologiyasidagi eng yangi narsalar bilan birlashtiradi. Natijada, dizayn va tayyorgarlik bosqichida keskin pasayish. Delcam-ning har bir mahsuloti murakkab mahsulotlarni loyihalash, ishlab chiqarish va tekshirishning o'ziga xos tomoniga qaratilgan va uni qo'llash uchun eng maqbul echim hisoblanadi: Delcam PowerSHAPE, Delcam PowerMILL, Delcam PowerINSPECT, Delcam CopyCAD, Delcam ArtCAM, Delcam Exchange, Delcam Toolmaker, Delcam Elektrod, Delcam PS-Team, Delcam FeatureCAM, Delcam PartMaker, Delcam Crispin, Delcam DentCAD, Delcam DentMILL. Tuzuvchi - Delcam PLC. SolidCAM Parchalarni murakkab sirt yoki qattiq geometriya bilan ishlov berishda CNC mashinalari uchun boshqaruv dasturlarini ishlab chiqarish uchun paket. 2,5 va 3 eksa frezalash, burish, ishlov berish jarayonini vizualizatsiya qilishni ta'minlaydi. Tuzuvchi - Isroil. Kontseptual dizayn va ingl Autodesk® AliasStudio ™ Autodesk® AliasStudio ™ Autodesk-ning raqamli prototiplash texnologiyasining bir qismidir va hozirda Autodesk® Alias® Dizayn, Autodesk® Alias® Surface va Autodesk® Alias® Automotive kabi mahsulotlarni o'z ichiga olgan Autodesk Alias \u200b\u200bmahsulotlar oilasi sifatida tanilgan. Kompaniyalarga biznes muvaffaqiyatiga olib keladigan eng yaxshi dizayn echimlarini yaratishda yordam beradigan ijodiy dizayn vositalarining to'liq to'plami. Iste'molchilar mahsulotlarini ishlab chiqaruvchilar uchun mo'ljallangan dastur, bu sizga dizayn ustida ishlashning barcha jarayonini boshqarishga imkon beradi: g'oyalarni topishdan tortib, tayyor sirtni dizaynerlarga topshirishgacha. Eskizlar, 3D-modellar, rasmlar, fotorealistik ko'rsatuvlar va animatsiyalar yordamida tushunchalarni tezroq ishlab chiqing va bog'lang. Autodesk, Inc. Iste'mol tovarlari uchun innovatsion dizaynni tezroq ishlab chiqishga yordam beradi. Autodesk Alias \u200b\u200b- bu Autodeskning raqamli prototiplash texnologiyasining bir qismidir. Dastur iste'mol mahsulotlari dizaynini ishlab chiqish uchun ishlatiladi. U butun dizayn jarayonini o'z ichiga oladi - eskizlar g'oyalaridan tortib, tayyor sirtlarni dizaynerlarga topshirishgacha. Autodesk, Inc. Autodesk® Alias® Surface Autodesk® Alias® Surface kontseptual modellar va skaner qilingan ma'lumotlarni iste'molchilarning mahsulotlarini loyihalash uchun yuqori sifatli sirtlarga, shuningdek avtomobil dizayni uchun A sinf sirtlariga aylantiradigan dinamik 3D modellashtirish vositalarining to'liq to'plamini taqdim etadi. Autodesk, Inc. Autodesk® Alias® Automotive Autodesk® Alias® Automotive - bu dunyodagi eng yaxshi avtoulov dizayni studiyalarini tanlaydigan, avtomobilsozlik sohasidagi etakchi mahsulot. Mahsulot vizualizatsiya va tahlil qilish vositalarining to'liq to'plamini taqdim etadi, ular murakkab shakllarni modellashtirish jarayonini, chizmalardan tortib A sinfining tayyor sirtlarigacha bo'lgan butun jarayonni qamrab oladi. Autodesk, Inc. Form-Z 2D dizayn va chizma tizimi, 3D sirt va qattiq modellashtirish, professional dizayn, vizualizatsiya va dizayn uchun vizualizatsiya va animatsiya. Tuzuvchi - Autodessys, Inc. , AQSH. Amaliy SAPR Birlashtirilgan Bentley tizimlari - Mahsulotlar seriyasi Bentley butun hayoti davomida qo'llab-quvvatlash va infratuzilma uchun dasturiy ta'minotning yakuniy echimidir. binolarni, ko'priklarni, transport tarmoqlarini, suv, issiqlik va elektr ta'minoti korxonalarini loyihalashtirish, yaratish va ulardan foydalanishda, suvni tozalashda va hokazolarda. MicroStation platformasi mahsulotlari va texnologiyalari: Bino tahlili va dizayni Ko'priklarni loyihalash va qurish Yer tuzish Kartografiya Qurilish ishi Zavod dizayni va qurilishi Sanoat ob'ektlarining kontseptual dizayni Elektr va gaz ta'minoti tarmoqlarini loyihalash va tahlil qilish Qurilish dizayni va tahlili Suv ta'minoti va kanalizatsiya tarmoqlarini loyihalash va tahlil qilish va boshqalar.

Tuzuvchi -. E3.series tizimi modulli. U uchta asosiy moduldan iborat: E3-sxematik - turli xil sxemalarni loyihalash uchun modul (texnologik, funktsional, pnevmatik, elektr, bir chiziqli va boshqalar). E3-kabel - bu simi jurnali, shuningdek tashqi simli sxemalarni loyihalash uchun modul. E3-sxematik modulning funktsional imkoniyatlarini o'z ichiga oladi E3-paneli - bu joylashtirish va kuzatish moduli. Shkafda jihozlarni (taxtalar, panellar va boshqalar) tartibga solishni amalga oshiradi; sxematik diagrammaga muvofiq simni payvandlash; kabel yo'nalishi bo'yicha kabel kanallari ob'ekt rejasi bo'yicha. Asosiy modullarga qo'shimcha ravishda qo'shimcha narsalar ham mavjud: 3D dizayn tizimlariga jabduqlar va kabellar bo'yicha ma'lumotlarni eksport qilish uchun interfeyslar va ob'ektlar tomonidan 3D-kabel yotqizish - Autodesk Inventor Professional, SolidWorks, Unigraphics, Catia. E3-PDF Output - loyihani vektorli PDF formatiga eksport qilish uchun modul. Ushbu PDF-fayl loyihaning tuzilishini saqlab qoladi; har qanday atribut bo'yicha mahsulot qidirish mumkin; mahsulotlar va zanjirlarning o'zaro bog'liqligi va boshqa variantlar. Tuzuvchi - Zuken. CADSTAR Elektron sxemalar va bosilgan elektron platalar (PCB CAD) ni avtomatlashtirilgan loyihalashtirish va ishlab chiqarish. Tuzuvchi - Zuken. DEFCAR CAD / CAM Dizayn va kemasozlikda ishlab chiqarishni tayyorlash tizimi. Tuzuvchi - Defcar, S.L. , Ispaniya. VUTRAX Vutrax PCB CAD bu elektron sxemalar va bosilgan elektron platalar (PCB CAD) uchun kompyuter yordamida yaratilgan tizim. Planet Planit CAD / CAM mahsulot liniyasi - yog'och, tosh va metall sanoati uchun kompyuter yordamida yaratilgan dizayn: Yog'och CAD / CAM dasturiy ta'minoti, Tosh CAD / CAM dasturi, yog'och CAD / CAM dasturi. Tuzuvchi - Planit, AQSh. Dasturlarning barcha turlarini quyidagi mezonlar bo'yicha tasniflash mumkin:

1. sanoat maqsadlari bo'yicha;

2. foydalanish maqsadi bo'yicha;

3. o'lchov bo'yicha;

4. asosiy quyi tizim shaklida. Sohaga qarab dasturiy ta'minot turlari

• MCAD - mexanik SAPR har qanday murakkablikdagi mexanik muhandislik sohasidir: raketalar va avtomashinalardan tortib to ibtidoiy tostgacha;

• EDA yoki elektron SAPR - bu butun loyihani va uning elementlarini: mikrosxemalar, platalar va boshqa qismlarni ishlab chiqish uchun zarur bo'lgan radioelektron ishlanmalar guruhidir.

• EDA yoki elektron SAPR - bu butun loyihani va uning elementlarini: mikrosxemalar, platalar va boshqa qismlarni ishlab chiqish uchun zarur bo'lgan radioelektron ishlanmalar guruhidir.

• AEC CAD yoki CAAD - me'morlar va quruvchilar uchun dastur. U har qanday murakkablikdagi binolarni qurish, yo'llar va infratuzilma elementlarini qurish uchun ishlatiladi. Foydalanish maqsadi bo'yicha tasniflash Klassik SAPR tizimining uchta jihatini takrorlaydi:

• SAPR - chizmalar loyihalash va yaratish uchun javobgar;

• CAE - avtomatik hisob-kitoblar va analitik jarayonlar uchun modul;

• CAM - ishlab chiqarishni tayyorlash va butun tizimni boshqarish. Ular alohida platformalarda joylashtirilishi mumkin yoki birida birlashtirilishi mumkin - bular birlashtirilgan dasturlardir. Asosiy uskunada mos funktsiyalarga ega qo'shimcha qurilmalar ham mavjud. O'lchovdagi platformadagi farqlar Oddiydan murakkabgacha bo'lgan uchta tur mavjud:

• Pastki daraja dizayn hujjatlari uchun javobgardir. Buxgalteriya smetasini tayyorlash kerak bo'lganda, u faoliyatning turli sohalarida qo'llaniladi.

• O'rta daraja hisobot berish ustidan nazoratni kuchaytirish va 3D modellarini yaratish qobiliyati bilan ajralib turadi.

• Eng yuqori daraja Dizayn manipulyatsiyalaridan tortib sinov paytigacha har qanday murakkablikdagi mahsulotni yaratish jarayoniga hamroh bo'ladigan keng imkoniyatlarni taqdim etadi.

4.Asosiy konfiguratsiya xususiyati bo'yicha SAPR dasturlarining turlari

• Texnik grafika texnikasiga, 2D va 3D modellashtirishga asoslangan. Ular ob'ektlarning dizayni va kontaktlarning zanglashiga olib keladigan elementlarning nisbiy joylashuvi uchun foydalaniladigan qilib sozlangan. Ular ko'p hollarda mashinasozlikda qo'llaniladi.

• Ma'lumotlar bazasini boshqarish tizimida. Bunday platformalar matematik hisob-kitoblarga, formulalar va algoritmlardan foydalanishga va katta hajmdagi ma'lumotlarga ishlov berishga qaratilgan. Ko'pincha biznes loyihalar va iqtisodiy hisob-kitoblarni yaratishda foydalaniladi.

• Faoliyatning muayyan sohasidagi ixtisoslashtirilgan harakatlar uchun zarur bo'lgan tor profilli modullarga asoslanadi.

• Avvalgi barcha turlarni o'z ichiga olgan o'rnatilgan dasturiy ta'minot. Ularni boshqarish ancha qiyin, ammo keng imkoniyatlarni taqdim etadi.

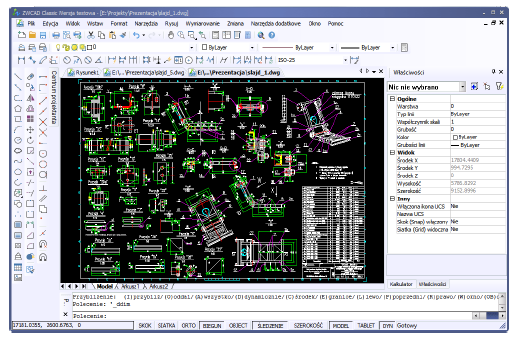

SAPR dasturlariga misollar: SAPR tizimlari

Keling, eng mashhur platformalar, ularning ijobiy va salbiy tomonlari haqida gapiraylik. AutoCAD Yaqin vaqtgacha u qurilish tizimlari bozorida birinchi o'rinni egalladi. Dasturiy ta'minot 1982 yilda amerikalik olimlar tomonidan ishlab chiqilgan bo'lib, u darhol mashhur bo'lib ketdi, chunki o'sha paytda u kompyuterni modellashtirishning o'ziga xos vositasi edi. AutoCAD barcha sohalarning muhandislari uchun keng imkoniyatlarni taklif etadi, bu keng ko'lamli vositalarni va interfeysni buzmaslik uchun tor profillar uchun maxsus modullarni o'z ichiga oladi. Shunday qilib, siz ishlash uchun eng qulay versiyani sotib olishingiz mumkin. Yana bir savol - bu qancha turadi. Butun dunyoda eng mashhur dastur bo'lgan AutoCAD 18 tilga, xususan, rus tiliga tarjima qilingan. Bizning mutaxassislarimiz foydalanish uchun zarur bo'lgan ko'rsatmalardan tashqari hamma narsani tushunadilar. O'z arsenalida mahsulot o'nlab navlar va minglab qo'shimchalar va modullarga ega. Nega endi ular tobora ko'proq ushbu SAPR tizimining analogini qidirmoqdalar? Platformada sodiq himoyachilar ham, raqiblar ham bor. Birinchisi, barcha nomuvofiqliklar dasturning etarlicha mahoratining natijasidir. Ikkinchi guruh quyidagi kamchiliklarni ko'radi:

• Jadvallar bilan noqulay ish. Odatiy matn muharrirlari ma'lumotlarni uzatishning ushbu oddiy usulidan foydalanish uchun ko'proq imkoniyatlar berish.

• Dasturiy ta'minotni o'zlashtirishda qiyinchilik: katta funksionallik har doim ham har bir foydalanuvchi uchun foydali bo'lmaydi, ammo bu interfeysni buzadi va chalkashlikka olib keladi.

• AutoCAD-da chizilgan rasmlarni boshqa dasturlarga to'g'ri import qilishning mumkin emasligi. Bu foydalanuvchini boshqa tizim o'rnatilgan boshqa kompyuterda ishlashni to'xtatadi.

• Ishlab chiqaruvchilar yangi qo'shimchalarni yaratishga ko'p vaqt va kuch sarflashadi, ammo yon modullarning interfeysi ko'pincha yaxshi rivojlanmagan.

• Asosiy kamchilik - bu haddan tashqari oshirilgan siyosat. Ko'p muhandislar uchun AutoCAD-ning narxi taqiqlangan bo'lib qolmoqda. Bundan tashqari, u kamdan-kam hollarda talabalar va yangi boshlanuvchilar tomonidan o'rnatiladi. Yirik kompaniyalar shuningdek, korporativ chegirmalarning yaxshi tizimiga ega ishlab chiqaruvchilardan litsenziyani sotib olish foydaliroq deb hisoblashadi. Shunday qilib, bir qator talablarga javob berishi kerak bo'lgan eng yaxshi SAPR tizimini izlash kerak:

• mashhur mahsulotning imkoniyatlaridan kam bo'lmagan optimal rivojlangan funksionallik;

• yoqimli va qulay tashqi ko'rinish, intuitiv interfeys, vositalarni yaxshi sozlash;

• litsenziyani olish va keyinchalik uzaytirishning oson tizimi;

• kengaytirilgan ixtisoslashgan funktsiyalar to'plamiga ega profil qo'shimchalarini yangilash va qo'shish qobiliyati;

• bitta dasturdan boshqasiga oson import, tahrirlash formatlarining mosligi;

• past narx va korporativ chegirmalar tizimi.

Nazorat savollar

1. Qanday mashhur SAPR dasturlarini bilasiz? Bepul CAD - tizimlar (CAD)

2. T-FLEX tizimi haqida tushuncha bering

3. Sohaga qarab dasturiy ta'minot turlarini sanab bering?

4. O'lchovdagi platformadagi qanday farqlari bor?

5. Asosiy konfiguratsiya xususiyati bo'yicha SAPR dasturlarining turlari haqida tushuncha bering
