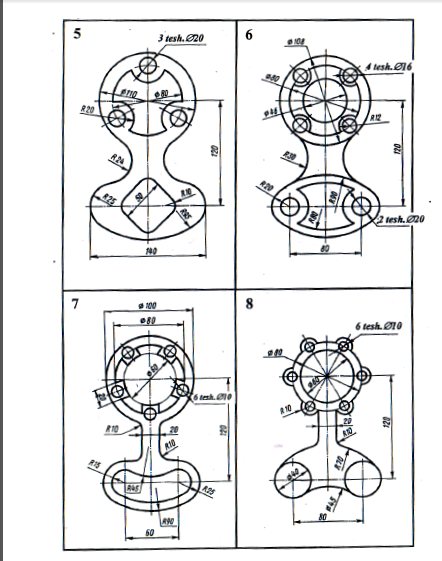

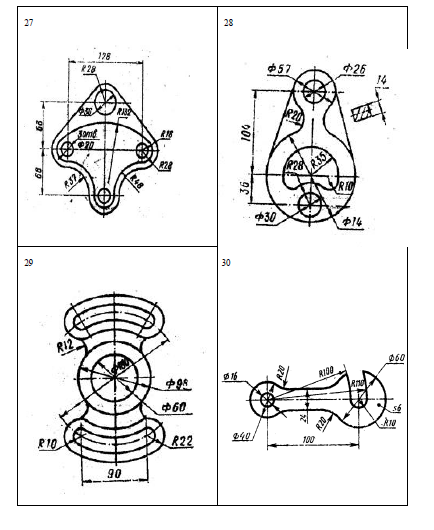

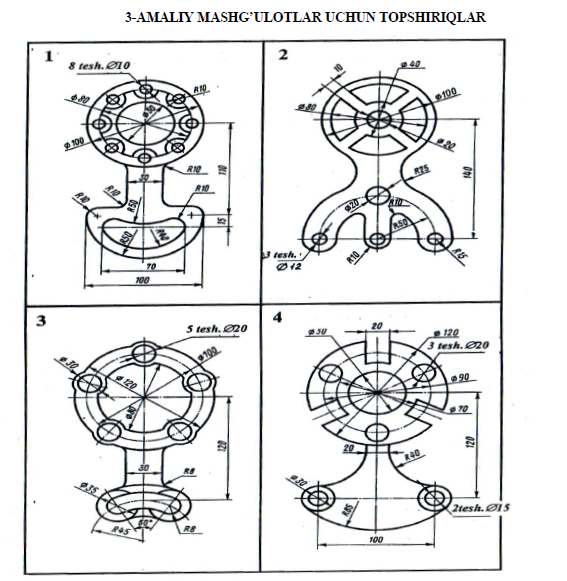

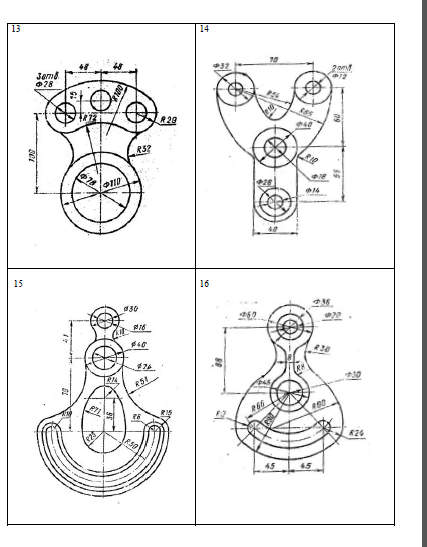

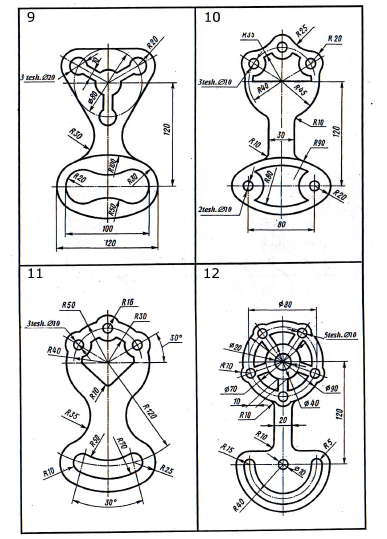

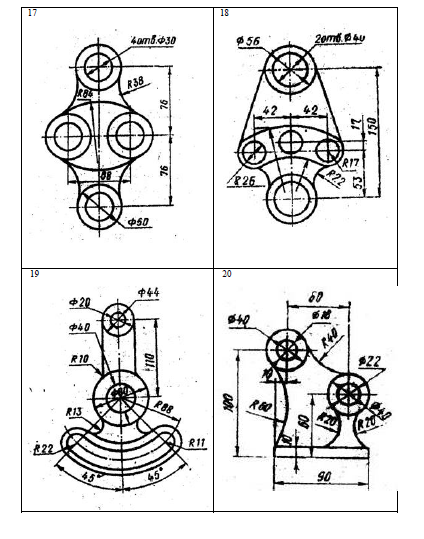

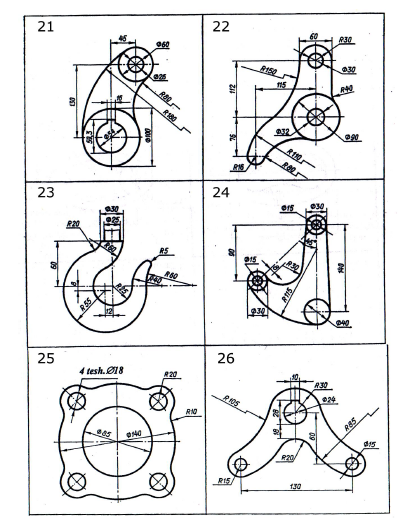

Texnik tizimlarda axborot texnalogiyalari

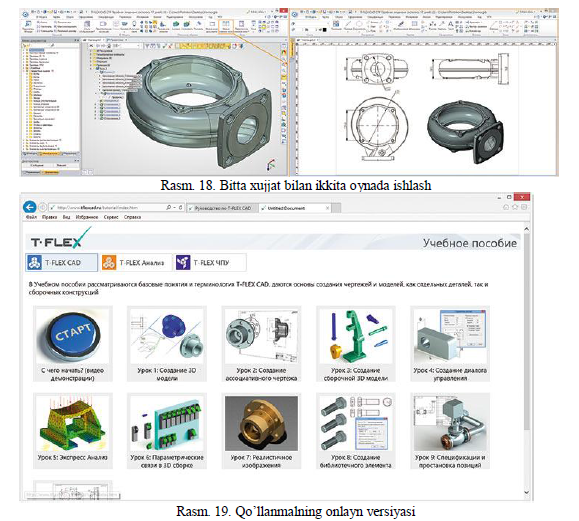

Bir nechta oynalar bilan ishlash Bir nechta oynalar bilan ishlash uchun New Main Window buyrug'i qo'shildi. Bu, masalan, 3D oynada bitta hujjat va turli xil monitorlarga joylashtirilgan turli oynalarda rasm chizish oynasi bilan ishlashga imkon beradi (18-rasm). Oynalarning kombinatsiyasi boshqacha bo'lishi mumkin - bu sizga alohida oynada ma'lumotlar bazasi yoki fotorealistik ko'rinishda qulay ishlashga imkon beradi. Istalgan vaqtda, foydalanuvchi hujjat yorlig'ida yoki tizimda paydo bo'lgan maxsus buyruq yordamida kontekst menyusidan foydalanib, tizimning istalgan ishchi oynasini istalgan mavjud monitorlarga uzatishi mumkin. Ushbu funktsiya bir nechta monitor bilan ishlashda tizim imkoniyatlarini sezilarli darajada kengaytiradi

15-versiyadan boshlab, ishchi daftar va yordam Internet-versiyasida mavjud bo'ladi (19-rasm) - endi ish daftarini o'rnatish ixtiyoriydir va yordamning imkoniyatlari juda kengaydi:

• mahalliy versiyaga qaraganda sahifalarni ochishda tezroq javob berish;

• interfaol to'ldirish imkoniyati - video materiallar, animatsiya, yuklab olish modellariga to'g'ridan-to'g'ri havolalar va hk.;

• Yordam real vaqtda yangilanadi;

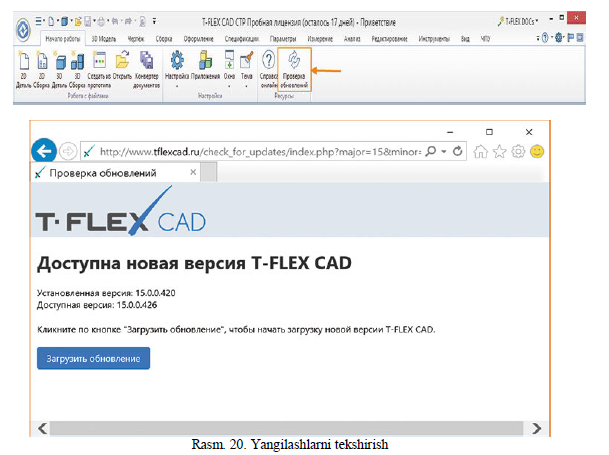

Tizim T-FLEX CAD 15-ning yangilanishini tezda tekshirish va tflexcad.ru-da mavjud bo'lsa, yangi yig'ilishni yuklab olish imkoniyatiga ega. Buning uchun maxsus guruh tashkil etilgan (21-rasm).

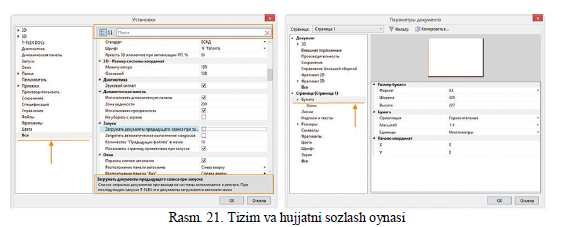

Tizimni va hujjatni sozlash uchun biz Windows interfeysini to'liq qayta loyihalashtirdik (21-rasm). Tanlangan parametr uchun bajarilishi kerak bo'lgan harakatlar tavsifi bilan maslahat mavjud; All rejimida sozlash uchun parametrlarni qidirish mumkin. Bundan tashqari, hujjatda tanlangan sahifalar guruhi uchun parametrlar o'rnatilishi mumkin va sahifalar o'zlari turiga qarab filtrlanishi mumkin, bu esa sozlashni yanada moslashuvchan qiladi. Qidiruv paneli kerakli parametrni uning nomi bo'yicha tezda topishga imkon beradi. Bir yoki boshqa sahifalarga sahifa sozlamalarini qo'llash funktsiyasi ayniqsa foydali bo'ladi.

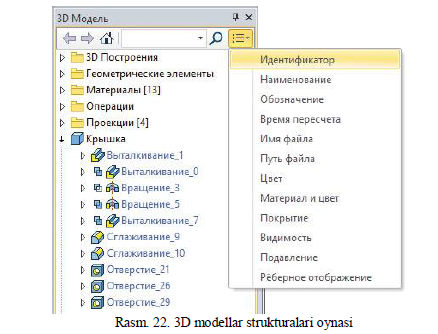

3D modelining tuzilishi T-FLEX CAD 15-dagi 3D modelining tuzilishi uchun navigatsiya mexanizmlari sezilarli darajada yaxshilandi. Modelning tuzilishini boshqarish samaradorligini oshirishga xizmat qiladigan juda ko'p yangi boshqaruv elementlari paydo bo'ldi. Katta modellar (10 mingdan ortiq elementlar) bilan ishlashda ushbu mexanizmlarni tezlashtirishga katta e'tibor berildi. Asosiysi, 3D modelining tuzilish oynasi yanada funktsional holga keltirildi. Uning yuqori qismiga tugma paneli qo'shildi, uning yordamida siz oynada navigatsiya harakatlarini bajarishingiz va sozlamalarni boshqarishingiz mumkin. Filtrlash paneli qo'shilgan, unda siz ma'lum bir nom yoki nomning bir qismiga ega ob'ektlarni tezda topishingiz mumkin (22-rasm).

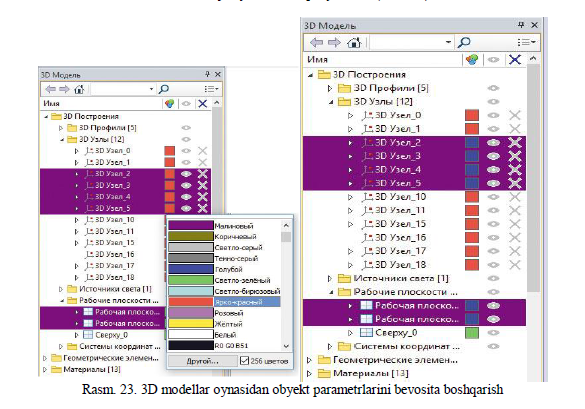

Panelning o'ng tomoniga tugma qo'shildi, bu sizga ustunlarda to'g'ridan-to'g'ri ko'rsatilgan parametrlar bilan ustunlarni boshqarish imkonini beradi. Endi ro'yxatda ko'rsatilgan ob'ektning har qanday parametrlari ushbu ob'ektning satrida ko'rsatilishi mumkin. Daraxtda ushbu parametrlarni biron bir dialog oynasiga kirmasdan tahrirlash mumkin bo'ldi. Bir vaqtning o'zida bir nechta model ob'ektlari uchun bir yoki bir nechta parametrlarni tezda o'zgartirish zarur bo'lganda, ko'p sonli model ob'ektlari bilan ishlashda bu qulay bo'ladi. Shunday qilib, bir necha marta bosish bilan siz ekrandagi ob'ektning rangini yoki ko'rinishini o'zgartirishingiz mumkin. O'zgarishlar darhol sahnadagi narsalarga qo'llaniladi, shuning uchun namunali daraxt bilan ishlash jarayoni ancha qulaylashadi (23-rasm).

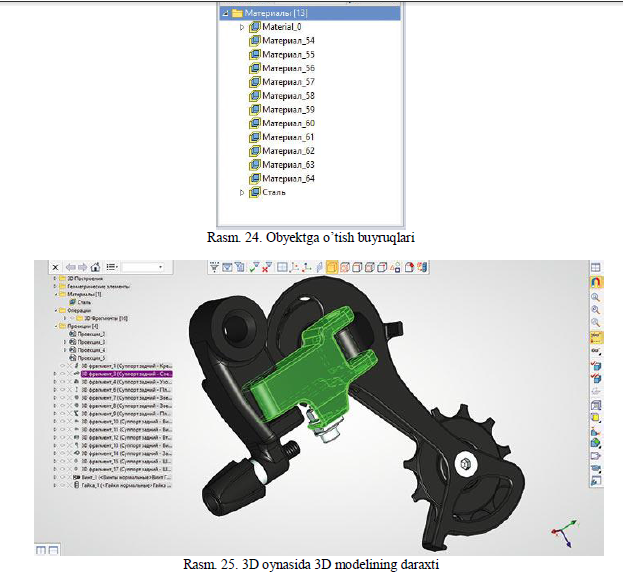

Modelning tuzilish oynasida yangi qulay navigatsiya vositalari paydo bo'ldi. Bularga ob'ektlarga o'tish buyrug'i kiradi. Ushbu buyruq daraxt tuzilishidagi bir yoki bir nechta ob'ektlarga qo'llanilishi mumkin. Buyruq bajarilgandan keyingina oynada ularning tuzilishi bo'lgan tanlangan ob'ektlar qoladi, qolganlari ko'rsatilmaydi. Bu sizga faol ish olib boriladigan elementlarning ichki qismlarini tezda tanlash imkonini beradi (25-rasm). Shu bilan birga, Orqaga, Oldinga, Show All panelidagi navigatsiya tugmachalari faollashadi, ular oldingi ro'yxat holatlariga qaytish yoki barcha model ob'ektlarning namoyish etilishini ta'minlaydi.

Asosiy oynadan tashqari, tizimdagi 3D modeli uzoq vaqtdan beri kutilgan vositaga ega bo'lib, sizga to'g'ridan-to'g'ri 3D oynasida model daraxti bilan ishlashga imkon beradi (25-rasm). Ushbu boshqaruv sizga ba'zi bir kichik cheklovlar bundan mustasno, model ob'ektlarini tanlash va navigatsiya bo'yicha bir xil amallarni bajarishga imkon beradi. Modelning tuzilishi shaffof rejimda 3D modeli tasvirining tepasida ko'rsatiladi. Shu bilan birga, barcha navigatsiya buyruqlari, kontekst menyusi va boshqalar mavjud. Ushbu vosita buyruqlarda modul tuzilishi daraxtidan ob'ekt xususiyatlari oynasi bilan birgalikda ekran maydonini tejashda foydalidir. Buyruqni kiritganingizda, bu daraxt avtomatik ravishda kengayadi, lekin agar foydalanuvchi unga kerak bo'lmasa, uni yopishingiz va ob'ektlarni tanlash uchun boshqa vositalardan foydalanishingiz mumkin. Shu bilan birga, daraxtni qidirish va sozlash uchun tugma panelidan ham foydalanish mumkin. Buni amalga oshirish uchun deraza nomining o'ng tomonidagi kichik tugmachani bosing. Sarlavha o'rniga to'liq navigatsiya paneli kengayadi (25-rasm).

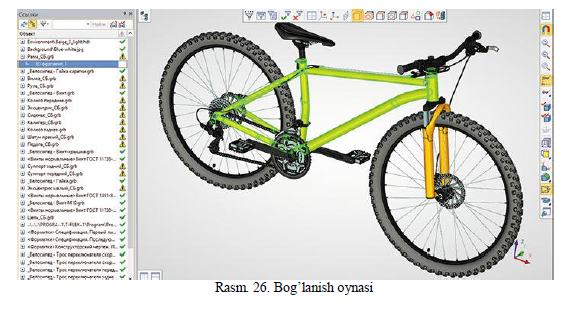

Havolalar oynasi T-FLEX CAD 15-da yangi ulanish oynalari paydo bo'ldi, u montaj modelining barcha fayllarini, shuningdek tashqi havolalarni yagona boshqarish markaziga aylandi (26-rasm). Ushbu oyna, boshqa tizim xizmatlarining oynalari singari, asosiy tizim oynasining tepasida suzishi yoki asosiy oynaning chegaralari bo'ylab joylashtirilishi mumkin, shunda har qanday vaqtda shaffof rejimda kirish mumkin. Barcha vositalar T-FLEX CAD-ning oldingi versiyalarida faqat modal dialog oynasida ishlatilishi mumkin bo'lgan Links oynasiga o'tkazildi. Bunga qo'shimcha ravishda, u montaj modeli yoki chizmasi uchun ko'plab foydali aloqalarni boshqarish funktsiyalarini amalga oshiradi.

Oynada displey rejimlarini, ustunlar tarkibini boshqaruvchi va model elementlari bo'yicha ham, ular ishlatadigan havolalar bo'yicha ham qidirishga imkon beradigan tugma paneli mavjud. Tugmalar paneli orqali faollashtirilishi mumkin bo'lgan model ob'ektlari bo'yicha guruhlash rejimi nafaqat modelda ishlatiladigan havolalar (fayllar) ro'yxatini ko'rish, balki ularni ushbu fayllardan foydalangan holda model ob'ektlarini o'z ichiga olgan papkalar ko'rinishida taqdim etish imkonini beradi. Kontekst menyusi yordamida model ob'ektlari uchun turli xil buyruqlarni bajarish mumkin. Holat ustuni piktogramma shaklida havolalarning ahamiyatini ko'rsatadi va agar kerak bo'lsa, kontekst menyusi yoki panelidagi tugmalar yordamida barcha yoki tanlangan ob'ektlarni yangilaydi.

Fayl nomi ko'rsatilgan ustunga qo'shimcha ravishda boshqa havolalar turli xil aloqa xususiyatlarini ko'rsatadigan oynada ko'rsatilishi mumkin: faylning to'liq yo'li, havolaning turi (ichki yoki tashqi), fayl tizimidagi hujjat turi va boshqalar. Endi faylni almashtirish, faylni yoki uning qismlariga yo'lni almashtirish, tashqi havolalarni ichki va aksincha almashtirish kabi barcha funktsiyalar endi qo'shimcha oynalardan foydalanmasdan to'g'ridan-to'g'ri ushbu oynadan bajarilishi mumkin.

Fayl tizimida joylashgan fayllarda harakatlarni amalga oshirishdan tashqari, Links oynasi T-FLEX DOCs kollektiv rivojlantirish vositalari tomonidan boshqariladigan model qismlarini boshqarishga imkon beradi. Holat ustuni boshqa foydalanuvchilar tomonidan T-FLEX DOC-dagi fayllarning yangilanishini kuzatib borish imkoniyatini beradi. Shu bilan birga yangilash tugmachalari T-FLEX DOC xotirasi bilan fayllarni sinxronlashtirishni ta'minlaydi. To'g'ridan-to'g'ri ushbu oynadan siz faylni tahrirga qabul qilish va tahrirdan qaytish funktsiyalarini bajarishingiz mumkin. Shunday qilib, havolalarni boshqarishning yangi modeli fayllar bilan ishlash va ularning jamoaviy rivojlanishini boshqarish uchun barcha funktsiyalarni ta'minlaydi.

Model elementlari oynasi

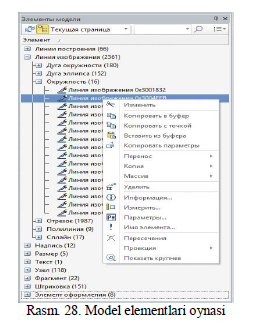

T-FLEX CAD 15 da paydo bo'lgan yana bir foydali navigatsiya Model Elements oynasi edi. Oynada hech qanday ierarxiya va aloqalarsiz modelning to'liq tarkibi ko'rsatilgan. Sozlamalarga qarab, model elementlari turiga ko'ra guruhlash bilan yoki doimiy ro'yxat bilan ko'rsatilishi mumkin (31-rasm).

Oynada tizimning asosiy foydalanuvchi interfeysi bilan sinxronizmda model ob'ektlarining tanlovi aks etadi. Bu sizga modeldagi ob'ektlar o'rtasidagi aloqalarni 3D model tuzilishi oynasida bo'lgani kabi tartibga solish va o'rnatish uchun zarur ob'ektlarni tanlash imkonini beradi.

Sozlash, boshqaruv oynaning tugmalar panelida joylashgan bo'lib, ob'ekt nomi va ikonkasidan tashqari model ob'ektlarining boshqa umumiy parametrlarini - masalan, identifikator, tip, sahifa, qavatni ko'rsatishga imkon beradi. Oynada tizim bilan ishlashda istalgan vaqtda shaffof rejimda ishlatilishi mumkin bo'lgan qidiruv funktsiyasi mavjud. Displey rejimlarini almashtirish Ushbu sahifada, barcha sahifalarda, 3D-elementlarda, barcha elementlarda oynada foydalanuvchi modeldagi ish paytida foydalanuvchi tomonidan talab qilinadigan elementlarni ko'rsatishga imkon beradi. T-FLEX CAD 15-da yangi interfeysni yaratishda asosiy vazifa dasturda

foydalanuvchilarning qulayligini oshirish edi. Buning uchun tizim interfeysini yanada tushunarli qilish, yangi funktsiyalarni chaqirishni soddalashtirish, shuningdek dasturning ko'rinishini zamonaviy standartlarga moslashtirish ayniqsa muhim edi. Interfeysdagi o'zgarishlar birinchi navbatda foydalanuvchi uchun vaqtni tejashga, shuningdek dasturda ishlashni yanada qulayroq qilishga mo'ljallangan.
